DIODO ZENER



Un diodo normal conduce en directa pero no en inversa. El zener no sigue esta norma.
Los diodos zener conducen a la inversa y mantiene una tensión ``fija´´ llamada tensión zener, pero hay que decir que la tensión puede cambiar dependiendo de la carga.


este gráfico muestra el trabajo del zener. esto es importante y lo usaremos en el futuro.
  A continuación problemas con diodo zener.



Si R=820; IZENER = ¿?
 IT=IZ+IR                                                        IT=17,5/2,2K=7,95mA
 IT=IZ+12,5/820
IZ=IT-15mA
 IT=17,5/2,2K
 IT no puede ser menor que IR, por tanto este circuito es imposible.



Si IZENER Máximo=95mA
I2=3,9/267=14mA

0=IT-IZ-I2
IT=95mA+14mA
IT=109mA

18-RMin-IT-3,9=0
14,1-RMinx109mA
RMIN=14,1/109mA=129 Ohmnios

martes, 12 de noviembre de 2013

KIRCHOFF´S LAWS

En clase tenemos una parte en ingles, así que os explicaré las leyes de Kirchoff en ingles.

First need to know what is a junction and a branch.
A junction is any place where two or more wires come thogether.
A branch is anithing that connects two jonctions together.


Kirchoff havetwo laws:
    -Junction rule: The sum of the currents entering any junction must equal the sum of the currents leaving that junction. The number of branches is equal the number of currents.
    -Loop rule: The sum of the potential diferencesacrossall elements around any loop must be zero.

You must decide the direction of the current; clockwise or anti-clockwise.


If a current passes through a battery, negative (-) to positive (+), then the voltage is positive. If a current passes through a battery, positive (+) to negative (-), then the voltage is negative.

I1
Step 1:  24 - 2 I1 - 4 I1 - 3 (I1 - I2) = 0
Step 2:  24 - 2 I1 - 4 I1 - 3 I1 + 3 I2 = 0
Step 3:  24 - 9 I1 + 3 I2 = 0

I2
Step 1:  12 - 3 (I2 - I1) - 1 I2 - 5 I2 = 0
Step 2:  12 - 3 I2 + 3 I1 - 1 I2 - 5 I2 = 0
Step 3:  12 - 9 I2 + 3 I1 = 0

lunes, 4 de noviembre de 2013

EJERCICIOS

Ahora os dejo unos ejercicios que hemos hecho en clase.

-Determina los voltages registrados por el voltímetro entre los sigientes puntos del circuito:


 Esto se mide desde lasonda negra hacia la roja.
Si se pasa de + a -, V es negativa. Si se pasa de - a +, V es positiva.
Dicho esto:
VA (sonda roja en A)= -7V
VB (sonda roja en A)= +3V
VC (sonda roja en A)= +8V
VD (sonda roja en A)= +15V

VXY es la ``distacia´´ entre VX y VY, por tanto:
VAC (sonda roja en A, sonda negra en C)= +15V
VDB (sonda roja en D, sonda negra en B)= +12V
VBA (sonda roja en B, sonda negra en A)= -10V
VBC (sonda roja en B, sonda negra en C)= +5V
VCD (sonda roja en C, sonda negra en D)= +7V


-Suponga que quiere medir la cantidad de corriente que pasa por la resistencia R2 en esta placa de circuito impreso, pero no tiene el lujo de romper el circuito para hacerlo. Todo lo que usted puede hacer mientras se alimenta el circuito de tensión es medir con un voltímetro:




Por tanto usted decide tocar Gnd con la sonda negra y medir el voltaje referido a tierra a los dos lados de R2 (VI y VD). Los resultados son:
VI = 3,07               VD = 2,53
El código de colores de R2 es naranja, naranja, rojo, oro. Con esta información determina la dirección y la magnitud de la corriente a través de R2. Explica como lo calculas.
Al igual que en el ejercicio anterior
 V2 = VD - VI = 2,53V - 3,07V = -0,54V
de esto también sacamos la polaridad (dirección) de la corriente, ya que en las resistencias la corriente se dirige de + a -
Como ya sabemos V y R, usamos la ley de Ohm para sacar I

I = V/R = 0,54/3300 = 0,16Ma



(Los siguientes ejercicios estan hechos por mis compañeros)
-Problema: El problema pide  que midas la tensión en ambos lados de R1 con referencia a tierra y obtiene las siguientes lecturas:
El voltaje arriba de R1  referido a tierra en -5,04 V y debajo de R1 referido a tierra -1,87V . El codigo de colores es Amarillo,Violeta,Naranja y Oro.


a) Calcula V que pasa a traves de R1 (Entre patillas de arriba y abajo)
-5,04 V +1,87 V = -3,17V
b)Polaridad (+ y -) del voltaje a través de R1.
La polaridad negativa se encuentra la primera medición ya que tiene un valor negativo mayor que la segunda medición.
c)Corriente (magnitud)que pasa por R1.
    V
I= --  = 3,17v/47Kohmnios =0,067mA
    R
 d)Dirección de la corriente que pasa por R1.
La corriente va:



-Imagínese que usted está usando un voltímetro digital para medir voltajes entre los pares de puntos de un circuito, siguiendo la secuencia de pasos que se muestran en estos esquemas:














¿Cuánto voltaje sería medido por el voltímetro en cada uno de los pasos? Asegúrese de incluir el signo de la tensión de corriente continua medida (nota el color del voltímetro, con el cable rojo siempre en el primer punto denotado en el subíndice: Vba = rojo sobre B, y negro sobre A.):





Step 1:





1-Calculo la resistencia total de todo el circuito, como esta en serie, Rt será la suma de todas las resistencias; Rt = 10 + 25 + 15 = 50 ohmios.



2-A continuación, aplico la ley de ohm para calcular la intensidad; I = 36 V/50 Kohmios = 0,72 mA.



3-Sabiendo la intensidad puedo calcular V en distintos puntos del circuito. V = I.R;



Vba = 0,72 mA . 15 Kohmios = 10,8 V.





Step 2:





1-Calculo la resistencia total entre C y A; Rt = 25 Kohmios.



2-La intensidad no varía, así que en todos los circuitos es la misma; I = 0,72 mA.



3-Calculo Vca con la ley de ohm; V = I.R; V = 25 Kohmios . 0,72 mA = 18 V.



Step 3



1-Aplico los mismos pasos que en los dos anteriores cálculos, es decir como en el step 1 y en el step 2.



2-Rt entre D y A = 36 V.



3-Puedo saber que Vda son 36 V porque de D a A no hay ninguna resistencia, solo les separa la pila que es de 36 V. Y de D a A va de positivo a negativo, así que Vda son 36 V.



4-También puedo calcularlo de otra forma es decir, aplicando ohm multiplicando la intensidad por la resistencia total de todo el circuito; Vda = 0,72 . 50 Kohmios = 36 V.



Step 4


1- Vaa = 0 V porque creo un cortocircuito.





Signo de la tensión de corriente continua medida:







-Usa la ley de voltaje de Kirchhoff para calcular la magnitud y la polaridad del voltaje en R4 en esta red de resistencias.


Ley de Kirchhoff: La suma de tensiones en una malla es igual a 0.
Some of voltage in a net is zero.
Malla 1: +17V-10V-4V-3V=0
Malla 2: -1V-2.5V+4V+X;
              0.5V=-X
               R4=-0.5V
Asi calculo el voltaje, viendo las polaridades y calculando de esta manera el voltaje de R4 mediante la ley de Kirchhoff. La polaridad del voltaje de R4 sera negativa.

-Calcula la diferencia de potencial entre los puntos A y B de este circuito. Indica magnitud y polaridad.

 To know the voltage between diferent points. I need intensity and resistence. Between A and B there are 1K27.

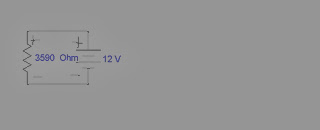

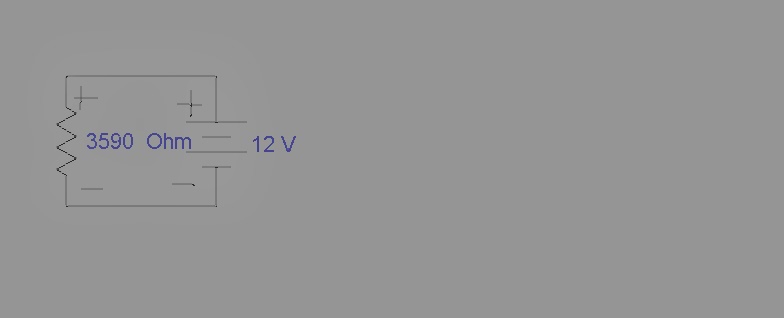

1) Buscamos la RT para calcular la Ley de Ohm.
2200*3300/2200+3300= 1320 Ohmios (Resistencia en paralelo)


Rt=1320+1000+1000+270=3590 Ohmios.(Despues de hacer la resistencia en paralelo me quedan 4 en serie que las simplifico)


2)Cuando ya he calculado la Rt calculo la intensidad con la ley de Ohm.
I=V/R= 26/3590=7.2mA
3)Calculo la Vab con la ley de Ohm ( Todas las resistencias simplificadas en una 1270 Ohmios)
V=I*R=Vab=7.2mA*1270=9.15V


-Calcula la corriente total que atraviesa la resistencia Rload en este set de fuentes de corriente en paralelo




10-8=2 15+2=17
17x1.5=25.5v

-Usa la Ley de Kirchhoff de corrientes para determinar la magnitud y dirección de la corriente en R4 en este circuito




2.5A-1A-I=0
-I=-2.5A+1AI=1.5
